電池組/大功率電池測試系統BT-3018P

您當前位置:首頁 > 電池測試系統 > 儲能電池測試系統

測試通道:1CH--16CH/臺

電壓區間:5V--80V

電流區間:100A--5000A

電壓精度:±(0.05%RD+0.05%FS)

電流精度:±(0.05%RD+0.05%FS)

特殊功能:能量回饋/通道并聯

系統電壓:單相或三相,AC220(380)V/50Hz,±50%

設備尺寸:長×寬×高=75CM×65CM×180CM

重    量:200Kg

  • 產品介紹
  • 技術參數
  • 資料下載


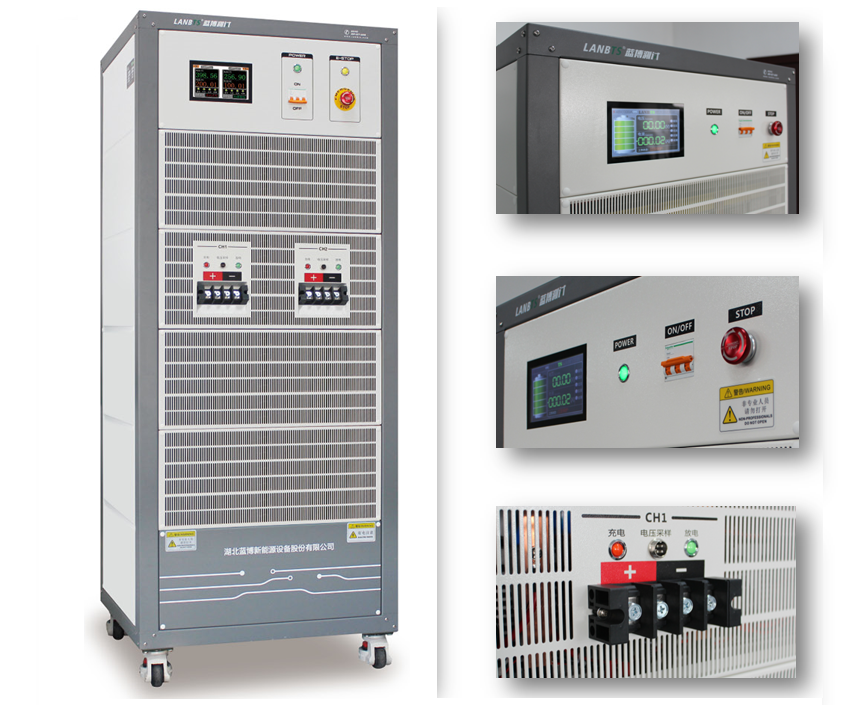

大功率電池測試系統

型 號:BT-3018P



 應用領域

         動力電池生產企業、新能源汽車企業對大功率單體或電池組的測試。

 測試項目

        充放電曲線、充放電效率、電池容量、比容量、循環壽命、容量衰減曲線、DCIR內阻等參數,過充過放測試、溫度與容量的測試、工況模擬等性能參數的測試。


 設備量程范圍

部 份 量 程

5V/100A

5V/2000A

60V/100A

80V/100A

5V/200A

5V/3000A

60V/200A

80V/200A

5V/300A

5V/300A

60V/300A

80V/300A

5V/500A

30V/500A

60V/500A

80V/500A

5V/1000A

30V/1000A

60V/1000A

80V/1000A

  說 明

   u 除以上量程規格外,可根據需求訂制;

u 需要做過充過放的安全性測試,需增加負電源;

u 超級電容器、液流電池、燃料電池、太陽能電池的負載測試需另外技術處理

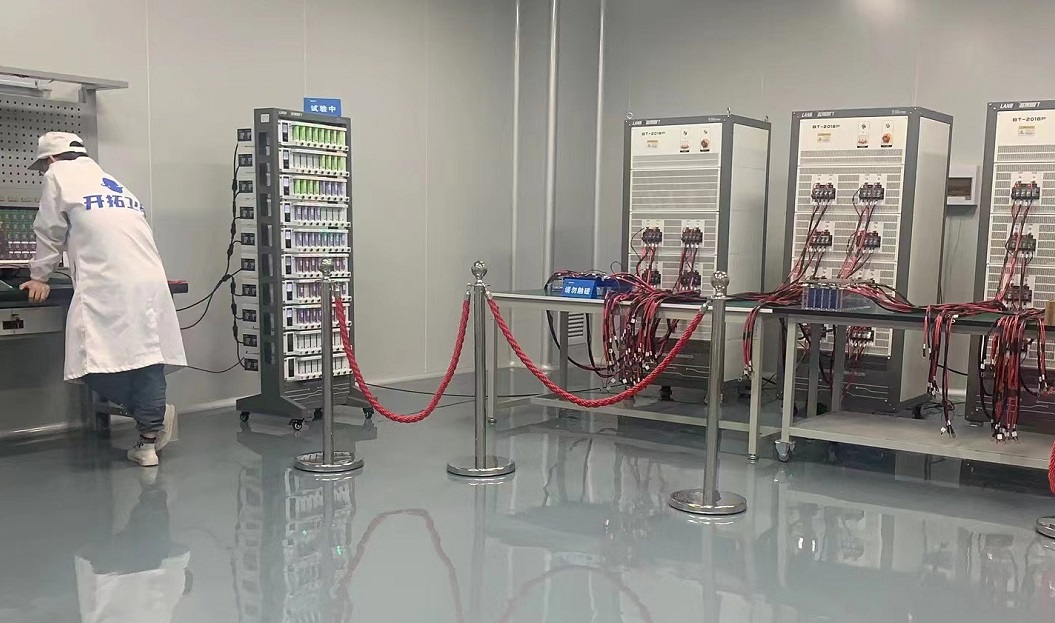

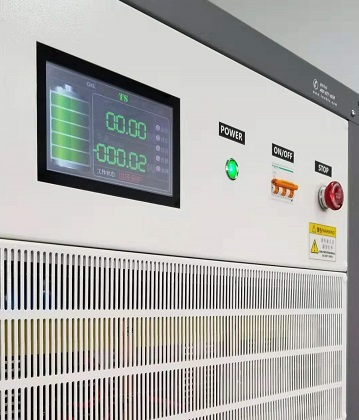

用戶使用現場一


用戶使用現場二


強大的控制軟件及數據分析軟件

 LANBTS電池測試系統控制軟件和數據分析軟件借鑒了國外同類產品的優點,結合國內用戶的使用習慣,我們做了全新的開發。軟件采用.NET架構,WIN10風格、平面化設計、運算速度更流暢,數據處理更強大,而且測試方案可編輯等特點。


LANBTS控制軟件界面

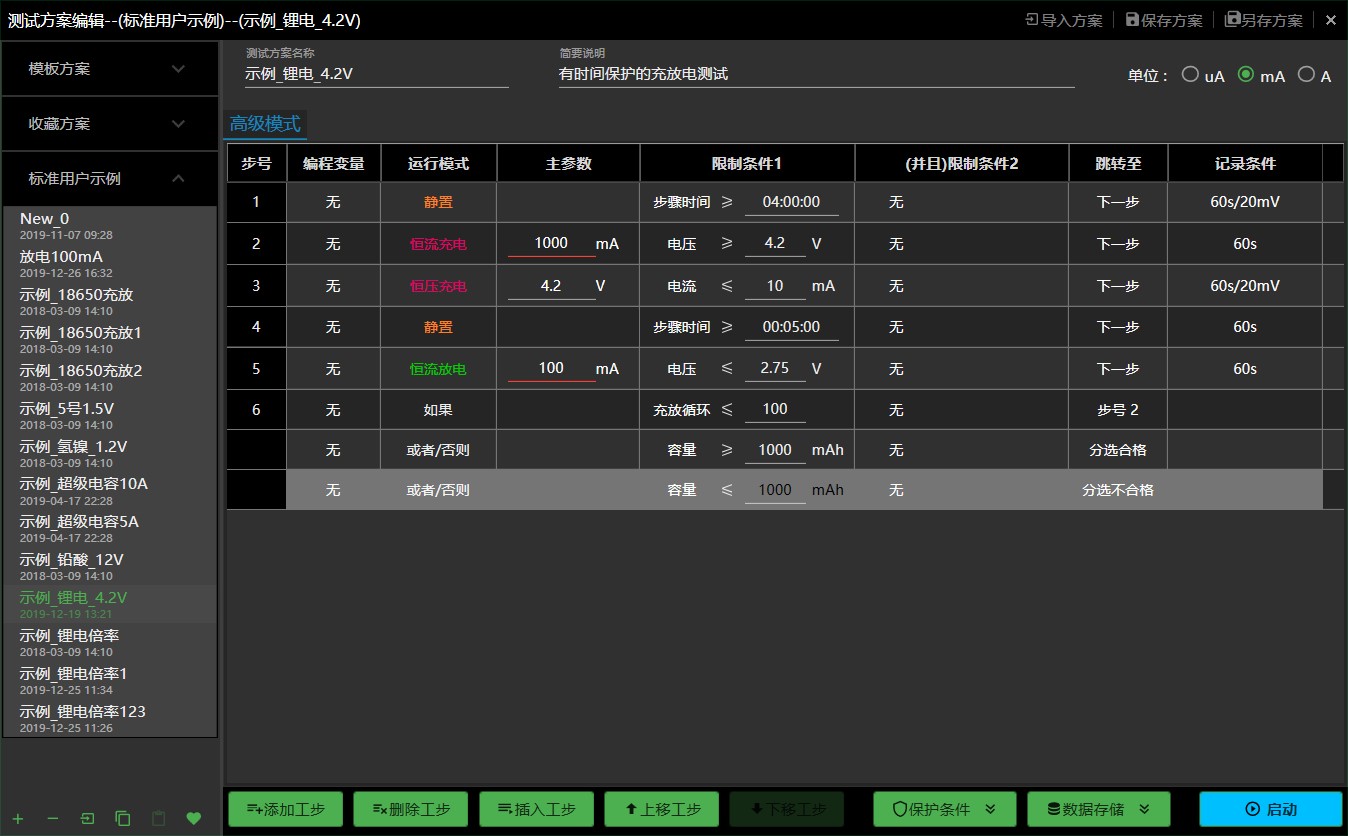

測試方案編輯界面

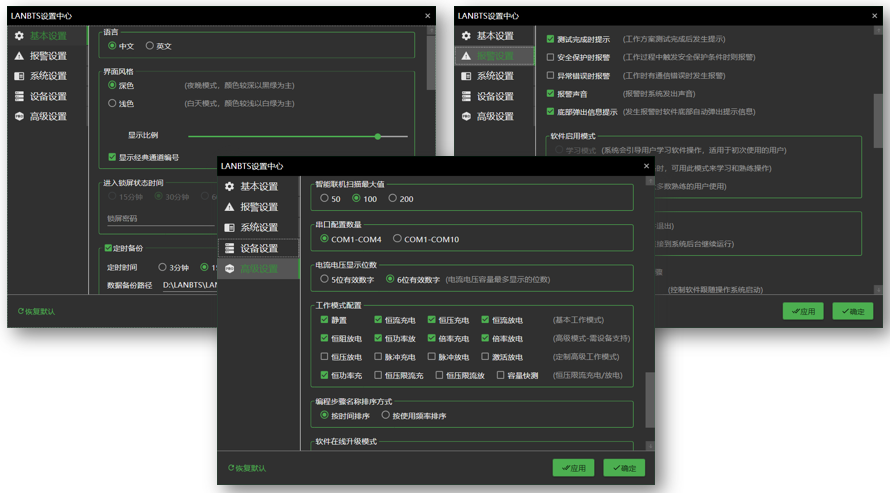

LANBTS軟件功能設置界面

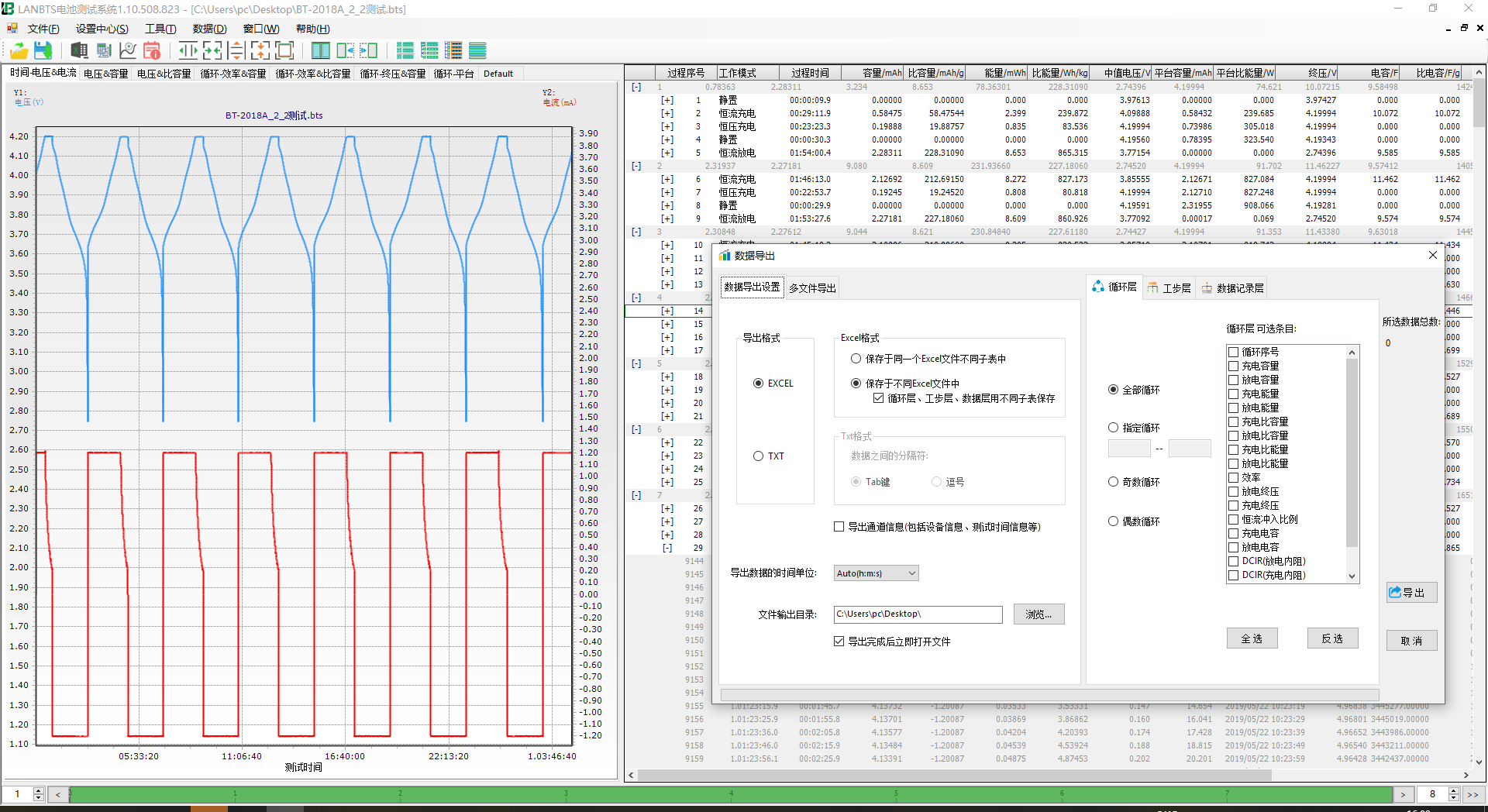

LANBTS軟件數據分析界面



電池組/大功率電池測試系統技術參數

BT-3018P


序號

指標項目

詳細參數



1

輸入交流電源

三相電源: AC380V±10%/50Hz,最大輸入功率:電壓量程*電流量程*1.1

2

上位機電腦配置要求

WIN7或以上/4G運行內存/1T硬盤/酷睿I3處理器

3

電壓輸出

測量范圍   : 滿量程*3%—滿量程 (連續可調)

測量精度   : ±(0.05%RD+0.05%FS)

穩 定 度   : ±(0.05%RD+0.05%FS)

最低放電電壓 :根據用戶要求訂制

控制精度   : ±(0.05%RD+0.05%FS)

最小分辨率  : 0.001V

4

電流輸出

每通道測量范圍: 滿量程*0.1%—滿量程 (連續可調)

測量精度    : ±(0.05%RD+0.05%FS)

穩 定 度    : ±(0.05%RD+0.05%FS)

控制精度    :±(0.05%RD+0.05%FS)

最小分辨率   :0.0001A

5

功率/通道

最大輸出功率: 電壓量程*電流量程


6

電流響應時間

≤50ms(10%~90%電池負載,無超調 )

高速動態響應能夠滿足高標準實測工況模擬測試需求

7

充放電轉換時間

≤50ms (10%~90%電池負載,無超調)

8

總通道功率

最大輸出:電壓量程*電流量程*通道數


9

數據記錄頻率

最高記錄頻率20HZ

時間△t:  50ms~3600S     (時間變化量)

電壓△U:  1mV~1000V      (電壓變化量)

電流△I:  1mA~50000mA     (電流變化量)

10

顯示位數

6位有效數字(電壓:×××.×××;電流:×××.×××)

11

工步跳轉時間

<1S


12

檢測采樣方式

四線制測量


13

基準電壓

采用美國專用基準集成芯片;溫度系數:5ppm/℃(最大值)


14

截止條件

電壓、電流、時間、容量、電壓變化量、T1、自定義變量、等多種結束條件。

15

充電模式

恒流充電、恒壓充電、倍率充電、恒功率充電、恒阻充電、恒流恒壓充電、工況模擬等。

16

放電模式

恒流放電、恒阻放電、倍率放電、恒功率放電、恒流恒壓放電、工況模擬等。

17

循環測試范圍

1—999999次,單循環工步數254,具有嵌套循環功能,最大支持5層嵌套。

18

安全保護

1)    硬件保護:過壓保護、過流保護、短路保護、反接保護、AC380掉相、相序保護、掉電數據保護、來電續接、過放保護、欠流保護、容量保護、過溫保護、心跳保護、參數設置異常保護、電壓趨勢異常保護、電流趨勢異常保護、電流波動異常保護、電壓波動異常保護、充電電壓上升速度異常保護、放電電流下降速度異常保護、電壓突變保護、電流突變保護(內部終端輸出接觸器控制,檢測到電壓電流異常時自動斷開,并軟硬件提示)、孤島保護功能,能夠在電網異常報警。

2)    軟件設置參數包括:電壓上限、電壓下限、電流上限、電流下限、容量保護、BMS信號保護、單體保護、過溫度保護、延時時間。

19

停電保護

外部斷電后,電池與設備之間自動斷開,有效避免因重新上電造成意外。

20

通道特點

1)    通道個數:根據總功率確定

2)    通道特點:恒流源與恒壓源采用雙閉環結構

3)    控制模式:獨立控制、獨立編程

4)    硬件設計:采用三電平、軟開關IGBT、高頻載波、高頻數字化DSP控制

21

硬件通信

1)    工業高速隔離RS485(USB接口)/19.2KBPS

2)    網口TCP/IP/10M/100M

22

數據采樣速度

10條數據/秒/通道

23

報警方式

測試完成提醒、安全保護報警、異常錯誤報警、彈幕提示信息。

24

上位機軟件

1)    LANBTS電池測試系統、WIN10風格、平面化GUI設計。

2)    支持控制方式: 啟動運行、正常停止、緊急停止、自動續接、任意跳轉、重置參數啟動、強制跳轉、通道變更等功能。

3)    基本功能: 循環控制,數據分析,數據庫集中管理,分層曲線、過程曲線、容量疊加曲線、事件記錄等。

25

編程方案

方案獨立、工步方案可分組、可修改、復制、分享、粘貼、參數智能輸入、自動完成、每步可單獨設置數據記錄方式、多種變量N1/N2/C1/T1智能循環條件判斷控制。

26

實時顯示

1)    當前電壓、電流、容量、絕對時間、循環次數、工作狀態、運行模式等。

2)    顯示塊可翻轉顯示,測試方案、變量和能量信息等,支持動態實時曲線顯示。

27

智能分選功能

支持多種智能分選功能,如電壓、電流、容量、時間及曲線,分選結果提示。

28

數據報告

支持單個或多個數據另存,多個數據另存自動新建文件夾,文件名自動加入啟動時間及箱號和通道號,便于數據管理。

29

數據備份

數據定時備份、掉電備份、電腦死機備份。

30

數據保存方式

用戶可自定義名稱及數據保存路徑,數據以文件方式保存。

31

軟件升級

支持網絡遠程推送,在線升級。

32

工作環境相對濕度

≤85% RH(沒有水汽凝結)

33

工作溫度范圍

-10℃~50℃(在范圍內,保證測量精度)

34

噪聲

<60dB

35

冷卻方式

強制風冷

36

單元機柜尺寸

××=75CM×65CM×180CM(以實物為準)

37

輸出電池夾具

根據用戶要求定制

38

擴展功能

(選配)

可根據用要求配置電壓、溫度輔助通道(輔助通道8CH/臺,用戶可自行確定與主通道關聯數量)、BMS通信、DBC文件導入、API文件接口。
