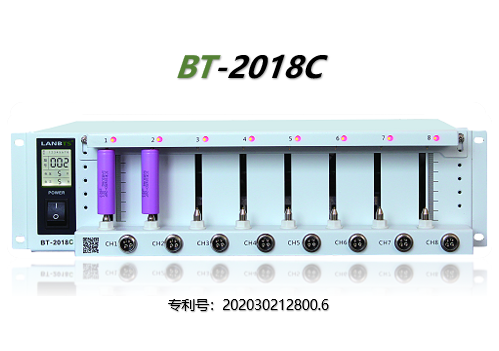

單體電芯測試系統 BT-2018C

您當前位置:首頁 > 電池測試系統 > 單體電池測試系統

測試通道:8CH/臺,獨立控制

產品特點:配有四電極頂針夾具

充電電壓:0V----5V

放電電壓:2V或0V(可選)

電流(自適應四量程):1A,2A,3A,5A,10A(可選)

電流精度:±0.05% of FS;穩定度:±0.05% of FS

電壓精度:±0.05% of FS;穩定度:±0.05% of FS

系統電壓:AC220V/50Hz;±50%

設備尺寸:長×深×高=49cm×38cm×13cm

重    量:10Kg

  • 產品介紹
  • 技術參數
  • 資料下載

單體電芯測試系統介紹

BT-2018C


 應用領域

         用于電池生產企業及電池研究機構對單體電芯,如:方形電池、圓柱形電池、聚合物電池等原電池(電芯)的抽樣檢測與測試研究。

 測試項目

        充放電曲線、充放電效率、電池容量、比容量、循環壽命、容量衰減曲線、DCIR內阻等參數,并針對以上參數可進行分選或配對。

 電壓量程

       充電電壓:0V---5V; 放電電壓:2V或0V(可選)

 電流量程

         最大電流量程可選:1A,2A,3A,5A,10A;根據最大電流量程通過硬件真正實現四檔自動切換。


最大電流

量程設定范圍

四檔切換檔位

1A

10uA---1000mA

1mA---10mA---100mA---1000mA

2A

20uA---2000mA

2mA---20mA---200mA---2000mA

3A

30uA---3000mA

3mA---30mA---300mA---3000mA

5A

50uA---5000mA

5mA---50mA---500mA---5000mA

10A

100uA---10000mA

10mA---100mA---1000mA---10000mA



 產品介紹

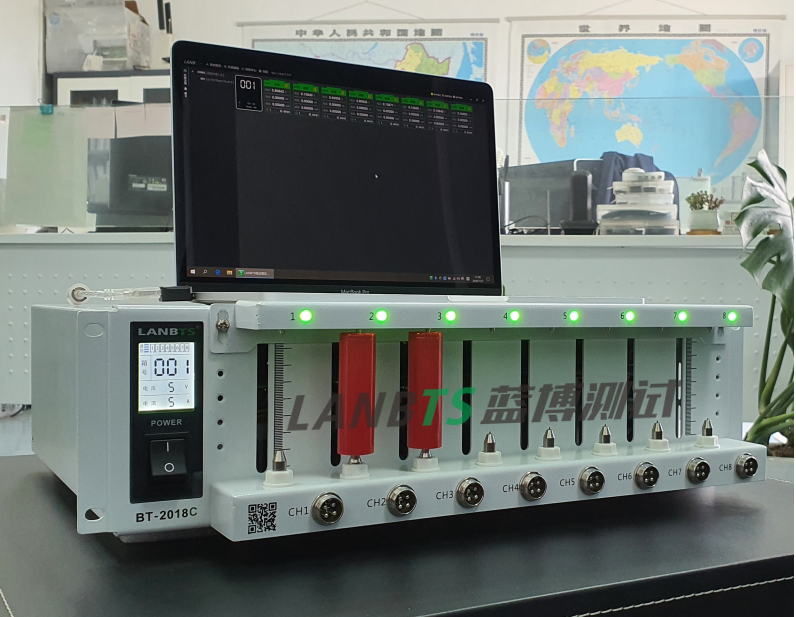

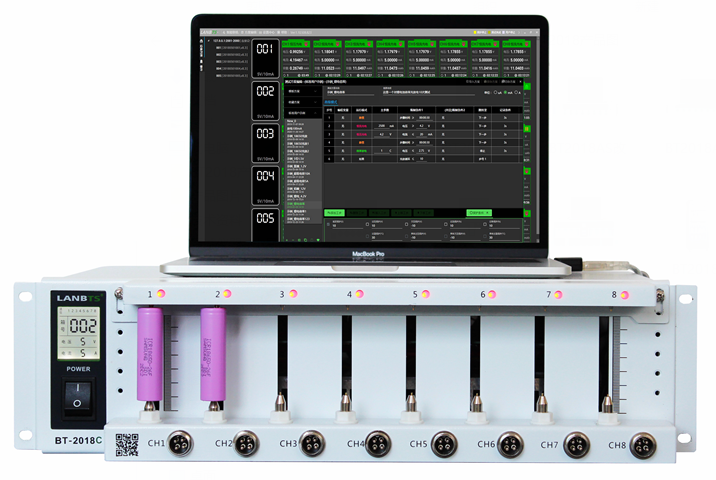

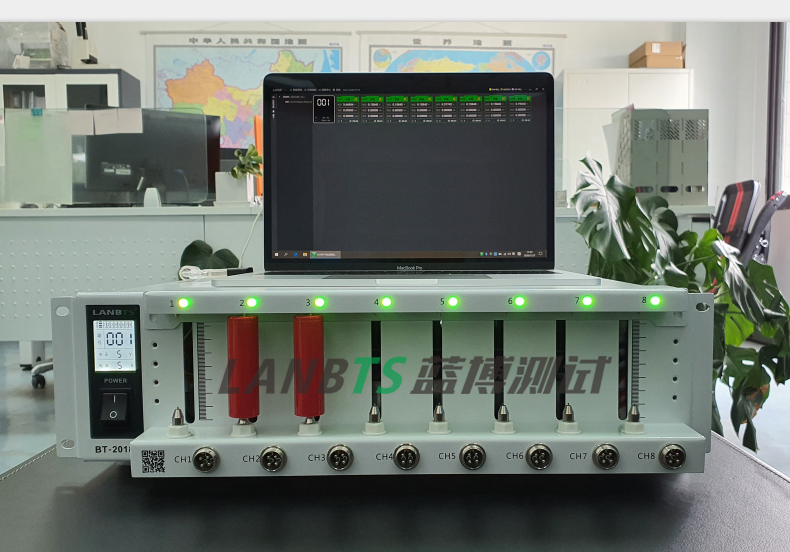

        此款產品BT-2018C是專為電池生產企業和科研院所中試產線設備,產品前面板四線制頂針夾具可滿足80%以上原電池(電芯)的夾持測試,在前面板下端還配備了航空插頭接口,方便與聚合物等軟包電池的接入測試。產品主要特點優勢:

  1、前面板既有四線制頂針夾具,也有航空插頭,兩種接口的應用能滿足絕大部份電池的接入測試;

  2、前面板增加3寸LCD屏,可顯示箱號、電壓量程、電流量程、通信狀態、通道號等信息;

  3、采用前進風,后出風的散熱方式,并設有專門風道,可有效防止灰塵對電路元件的影響;風機采用溫控設計,整機噪音大大降低。









批量生產中


強大的控制軟件及數據分析軟件

 LANBTS電池測試系統控制軟件和數據分析軟件借鑒了國外同類產品的優點,結合國內用戶的使用習慣,我們做了全新的開發。軟件采用.NET架構,WIN10風格、平面化設計、運算速度更流暢,數據處理更強大,而且測試方案可編輯等特點。


LANBTS控制軟件界面




測試方案編輯界面




LANBTS軟件功能設置界面




LANBTS軟件數據分析界面



單體電芯測試系統

技術參數

產品圖


基本參數

產品型號

BT-2018C

外觀特點

四線制頂針夾具和航空插頭接口

產品尺寸

長×深×高=49cm×38cm×13cm

輸入電源

單相AC 220V ±10% / 50Hz

交流阻抗

≥1MΩ

電 壓

電壓范圍

充電電壓:0V---滿量程;放電電壓:滿量程---0V或2V(可選)

電壓精度

實際控制精度:±(0.05%RD+0.05%FS);穩定度:±(0.05%RD+0.05%FS)

恒壓截止電流

≤100uA

電 流

電流范圍

滿量程0.001%---滿量程(四檔自動切換)

電流精度

實際控制精度:±(0.05%RD+0.05%FS);穩定度:±(0.05%RD+0.05%FS)

充/放電

充電模式

恒流充電 /恒壓充電 /倍率充電/ 恒功率充電/恒壓限流充電/脈沖充電

放電模式

恒流放電/恒壓放電/恒阻放電/倍率放電/恒功率放電/恒壓限流放電/脈沖放電

限制條件

電壓、電流、相對時間、容量、-△V、倍率電流,容量統計C1,時間統計T1,計數器N1,計數器N2

記 錄

記錄條件

時間變化△t:50ms---3600S

電壓變化△U:0.001mV---5V

電流變化△I:0.001mA—5000mA

記錄頻率

最高記錄頻率20HZ

采樣速度
10條數據/秒

測試事件記錄

如:運行、停止、保護信息、參數重置、通道變更、在線校準等事件記錄

循 環

循環次數

1-99999

循環嵌套

具有嵌套循環功能,最大支持3層嵌套

保 護

運行保護

支持停電保護、通訊間斷保護、電腦死機保護、系統死機保護

保護條件

延遲保護、過壓、欠壓、過流、過容、過溫、單體過壓、單體欠壓

報警方式

測試完成提醒、安全保護報警、異常錯誤報警、彈幕提示信息

硬件特性

通道特性

8通道/臺,可獨立編程,互不干擾;10臺/機柜,可選快拆托盤

控制方式

恒流源與恒壓源采用雙閉環結構,高精度線性調整

基準特性

采用美國專用基準集成芯片;溫度系數:5ppm/℃(最大值)

AD/DA

AD:24bit;DA:16bit

屏顯信息

3寸LCD(箱號、電壓量程、電流量程、通信狀態、通道號等)亮度可調節

通訊方式

USB/RS485,采用光電隔離技術,最多接入256臺

散熱方式

風冷,風機轉速支持程控、溫控、全速三種模式可選

接入方式

四線制、支持三電極測量、扣式夾具、鱷魚夾具、聚合物夾具等(用戶可選)

軟件特性

軟件風格

C#平臺開發,WIN10風格,平面化設計,適應現在流行操作習慣

軟件語言

支持在線切換中/英文

測試方案特性

方案腳本獨立(可任意拷貝、創建、修改、刪除等)、循環控制,數據分析,數據庫集中管理,實時曲線、曲線比較等

工步編輯特性

根據運行模式智能判斷邏輯關系,提示錯誤操作,并自動填入主參數及截止條件參數,也可手動修改

模式操作特性

啟動、停止、續接啟動、強制跳轉、參數重置、變更通道等

DCIR測試

支持定點進行DCIR的計算

顯示分辨率

自適應6位有效數字(電壓×.×××××;電流×.××××× )

數據展現方式

座標曲線(X、Y座標可自定義)、圖形、數據列表(過程、明細分層)

數據導出

可導成EXCEL、TXT、圖形(可指定工步或指定循環導出)

數據另存

支持單個或多個數據另存,多個數據另存自動新建文件夾,文件名自動加入啟動時間及箱號和通道號,便于數據管理

軟件升級

支持網絡遠程推送,在線升級

  說  明:

 1、 起訂數量為1臺,包裝為紙箱,內襯珍珠棉;

 2、 采用特快專遞,送貨上門運輸方式;

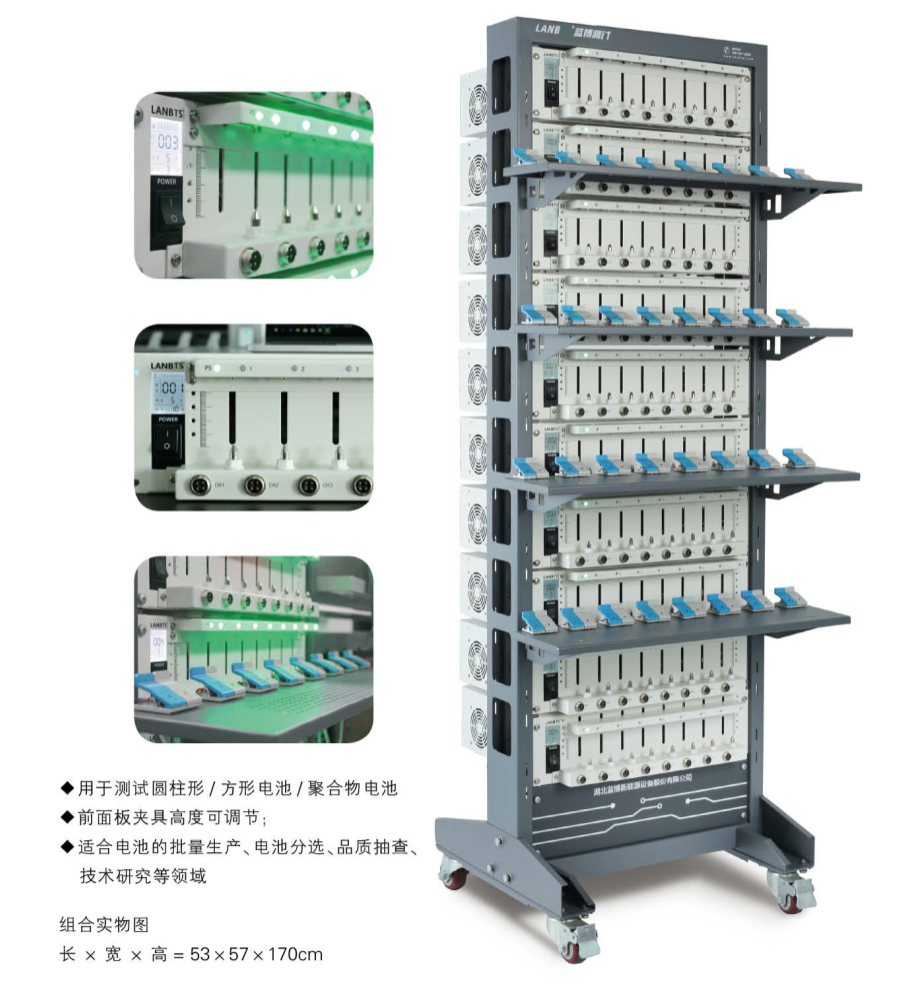

 3、 一次購買10臺,可贈送組合機柜;

 4、 配件包括:軟件、電源線、USB通信線、電池夾具、裝箱清單等
