3C數碼電池測試系統
BT-2018B
應用領域
用于PACK電池、3C數碼電池、液流電池、鋅空電池、聚合物電池、電動工具電池等品質抽樣檢測與綜合性能測試研究。
測試項目
充放電曲線、充放電效率、電池容量、比容量、循環壽命、容量衰減曲線、DCIR內阻等參數，并針對以上參數可進行分選或配對。
電壓量程
充電電壓：0V---5V(10V,15V,20V,40V等）； 放電電壓：2V或0V(可選）
電流量程
最大電流量程可選：1A，2A，3A，5A，10A；根據最大電流量程通過硬件真正實現四檔自動切換。
最大電流 | 量程設定范圍 | 四檔切換檔位 |
1A | 10uA---1000mA | 1mA---10mA---100mA---1000mA |
2A | 20uA---2000mA | 2mA---20mA---200mA---2000mA |
3A | 30uA---3000mA | 3mA---30mA---300mA---3000mA |
5A | 50uA---5000mA | 5mA---50mA---500mA---5000mA |
10A | 100uA---10000mA | 10mA---100mA---1000mA---10000mA |

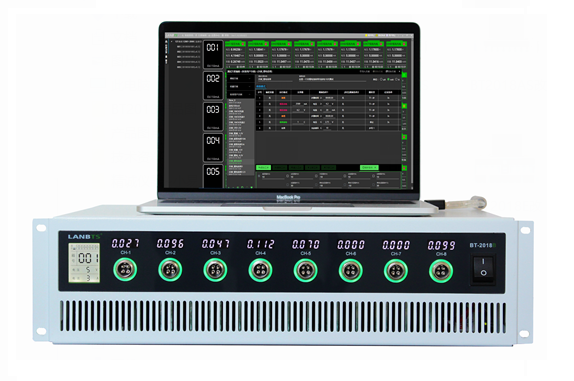

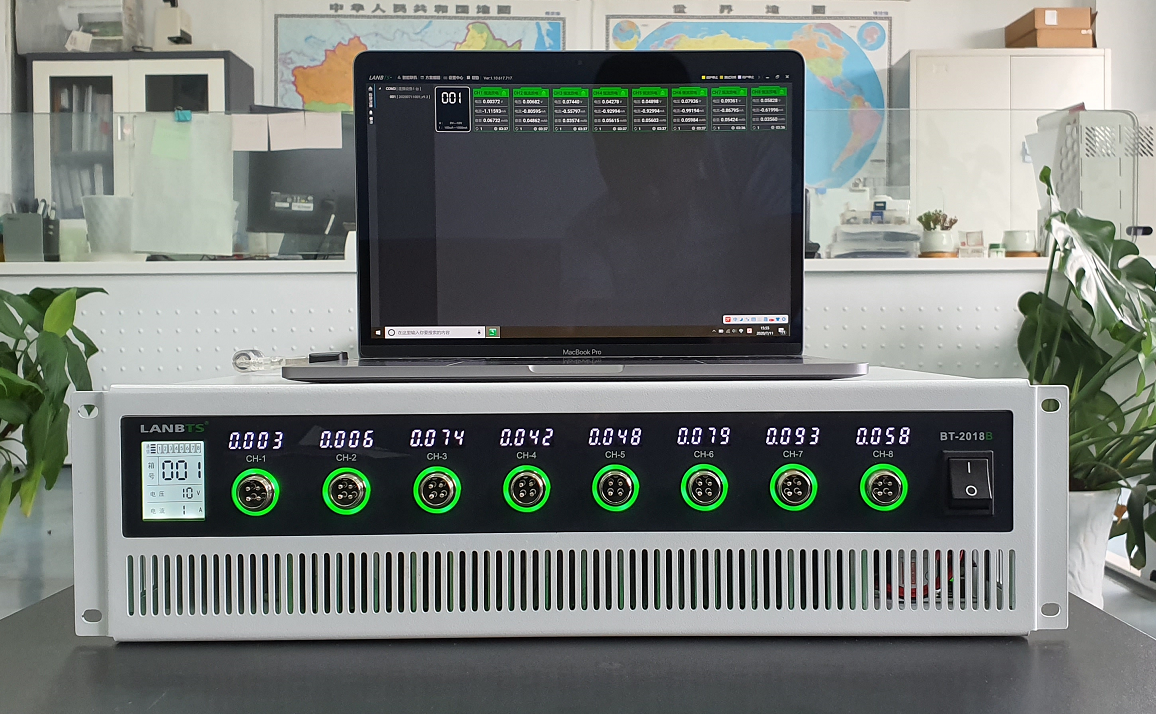

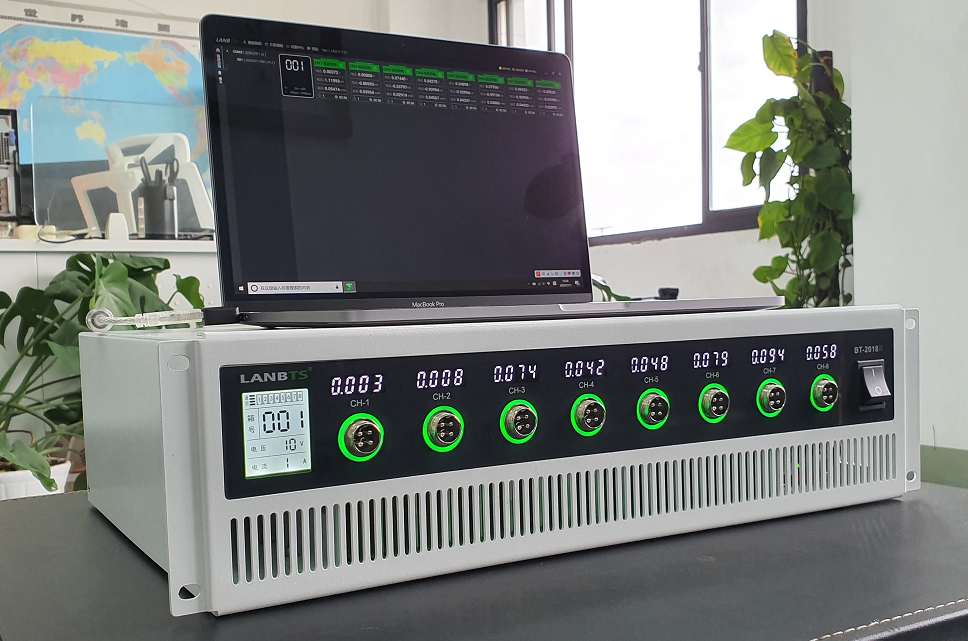

產品介紹
此款產品BT-2018B是在眾多用戶（聯想、南京LG、神州電腦)的強烈要求下設計開發而成的，主要用于測試3C數碼電子產品電池，該產品既能滿足對電池的簡單品質抽樣檢測，也能滿足對電池的過充/過放等復雜的綜全性能測試。產品主要特點優勢：
1、每個電池接口端配備一個電壓表，用來實時顯示電池電壓；在接入電池時，可以判斷電池是否接入正確；

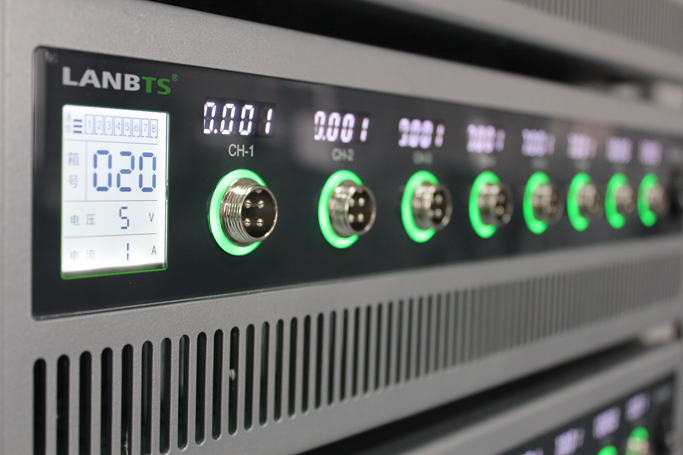

2、電池接口端采用燈圈設計，通過顏色就可以知道該通道的工作狀態；在測試完成后，可以直接通過燈圈的顏色對電池進行篩選分類；
3、前面板增加3寸LCD屏，可顯示箱號、電壓量程、電流量程、通信狀態、通道號等信息；
4、采用前進風，后出風的散熱方式，并設有專門風道，可有效防止灰塵對電路元件的影響；風機采用溫控設計，整機噪音大大降低。

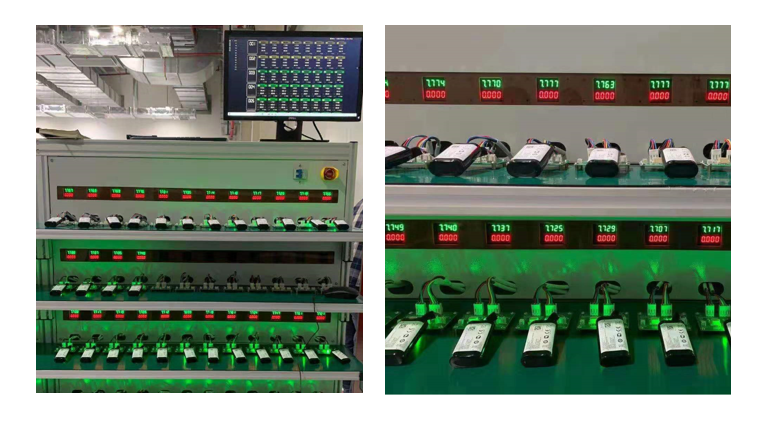

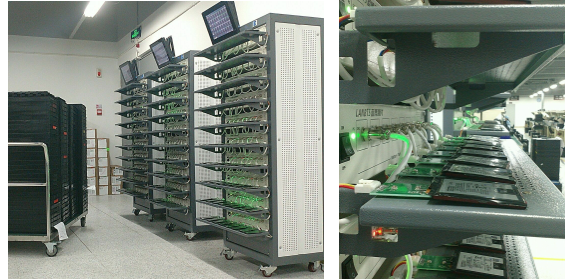

用戶使用現場
強大的控制軟件及數據分析軟件
LANBTS電池測試系統控制軟件和數據分析軟件借鑒了國外同類產品的優點，結合國內用戶的使用習慣，我們做了全新的開發。軟件采用.NET架構，WIN10風格、平面化設計、運算速度更流暢，數據處理更強大，而且測試方案可編輯等特點。
LANBTS控制軟件界面
測試方案編輯界面
LANBTS軟件功能設置界面
LANBTS軟件數據分析界面
3C數碼電池測試系統
技術參數

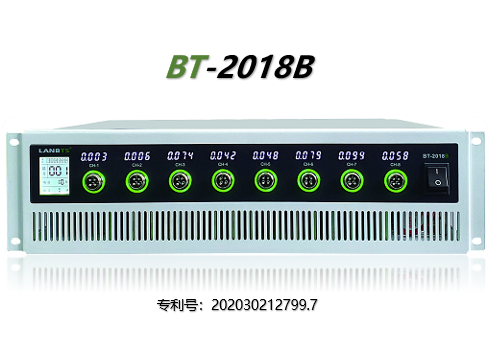

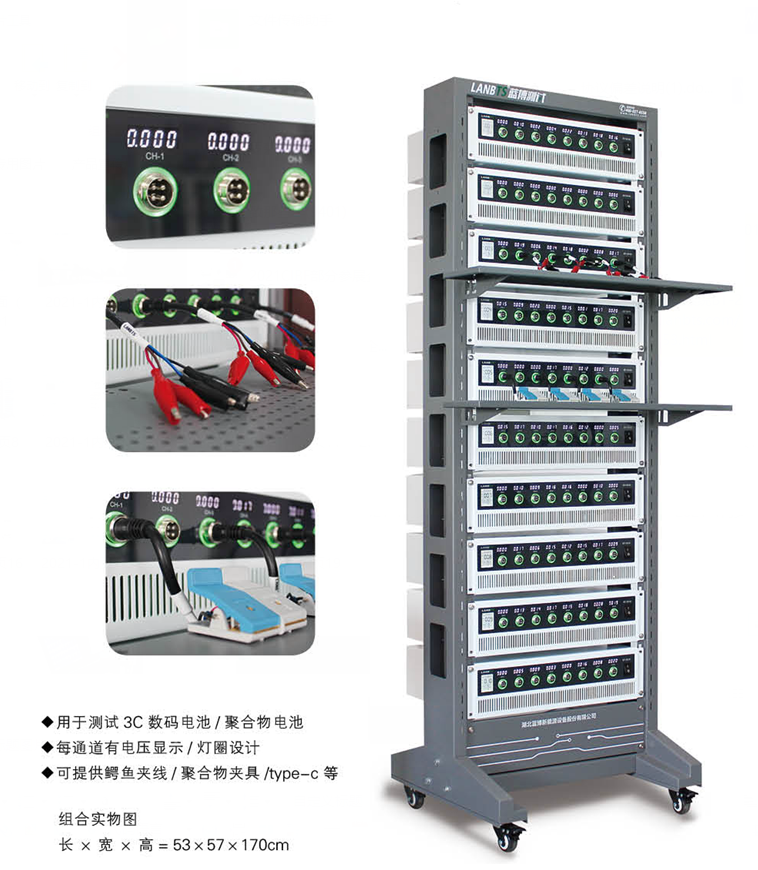

產品圖 |  | |
基本參數 | 產品型號 | BT-2018B |
外觀特點 | 通道實時顯示電壓通道指示燈采用燈圈設計 | |
產品尺寸 | 長×深×高=49cm×34cm×13cm | |
輸入電源 | 單相AC 220V ±10% / 50Hz | |
交流阻抗 | ≥1MΩ | |
電 壓 | 電壓范圍 | 充電電壓：0V---滿量程；放電電壓：滿量程---0V或2V（可選） |
電壓精度 | 實際控制精度：±（0.05%RD+0.05%FS）；穩定度：±（0.05%RD+0.05%FS） | |
恒壓截止電流 | ≤100uA | |
電 流 | 電流范圍 | 滿量程0.001%---滿量程（四檔自動切換） |
電流精度 | 實際控制精度：±（0.05%RD+0.05%FS）；穩定度：±（0.05%RD+0.05%FS） | |
充/放電 | 充電模式 | 恒流充電 /恒壓充電 /倍率充電/ 恒功率充電/恒壓限流充電/脈沖充電 |
放電模式 | 恒流放電/恒壓放電/恒阻放電/倍率放電/恒功率放電/恒壓限流放電/脈沖放電 | |
限制條件 | 電壓、電流、相對時間、容量、-△V、倍率電流，容量統計C1,時間統計T1,計數器N1,計數器N2 | |
記 錄 | 記錄條件 | 時間變化△t：50ms---3600S 電壓變化△U：0.001mV---5V 電流變化△I：0.001mA—5000mA |
| 記錄頻率 | 最高記錄頻率20HZ | |
| 采樣速度 | 10條數據/秒 | |
測試事件記錄 | 如：運行、停止、保護信息、參數重置、通道變更、在線校準等事件記錄 | |
循 環 | 循環次數 | 1-99999次 |
循環嵌套 | 具有嵌套循環功能，最大支持3層嵌套 | |
保 護 | 運行保護 | 支持停電保護、通訊間斷保護、電腦死機保護、系統死機保護 |
保護條件 | 延遲保護、過壓、欠壓、過流、過容、過溫、單體過壓、單體欠壓 | |
報警方式 | 測試完成提醒、安全保護報警、異常錯誤報警、彈幕提示信息 | |
硬件特性 | 通道特性 | 8通道/臺，可獨立編程，互不干擾；10臺/機柜，可選快拆托盤 |
控制方式 | 恒流源與恒壓源采用雙閉環結構，高精度線性調整 | |
基準特性 | 采用美國專用基準集成芯片；溫度系數：5ppm/℃（最大值） | |
AD/DA | AD：24bit；DA：16bit | |
屏顯信息 | 3寸LCD（箱號、電壓量程、電流量程、通信狀態、通道號等）亮度可調節 | |
通訊方式 | USB/RS485，采用光電隔離技術，最多接入256臺 | |
散熱方式 | 風冷，風機轉速支持程控、溫控、全速三種模式可選 | |
接入方式 | 四線制、支持三電極測量、扣式夾具、鱷魚夾具、聚合物夾具等（用戶可選） | |
軟件特性 | 軟件風格 | C#平臺開發，WIN10風格，平面化設計，適應現在流行操作習慣 |
軟件語言 | 支持在線切換中/英文 | |
測試方案特性 | 方案腳本獨立(可任意拷貝、創建、修改、刪除等)、循環控制,數據分析,數據庫集中管理,實時曲線、曲線比較等 | |
工步編輯特性 | 根據運行模式智能判斷邏輯關系，提示錯誤操作，并自動填入主參數及截止條件參數，也可手動修改 | |
模式操作特性 | 啟動、停止、續接啟動、強制跳轉、參數重置、變更通道等 | |
DCIR測試 | 支持定點進行DCIR的計算 | |
顯示分辨率 | 自適應6位有效數字（電壓×.×××××；電流×.××××× ） | |
數據展現方式 | 座標曲線（X、Y座標可自定義）、圖形、數據列表（過程、明細分層） | |
數據導出 | 可導成EXCEL、TXT、圖形（可指定工步或指定循環導出） | |
數據另存 | 支持單個或多個數據另存，多個數據另存自動新建文件夾，文件名自動加入啟動時間及箱號和通道號，便于數據管理 | |
軟件升級 | 支持網絡遠程推送，在線升級 | |
說明：
1、 起訂數量為1臺，包裝為紙箱，內襯珍珠棉；
2、 采用特快專遞，送貨上門運輸方式；

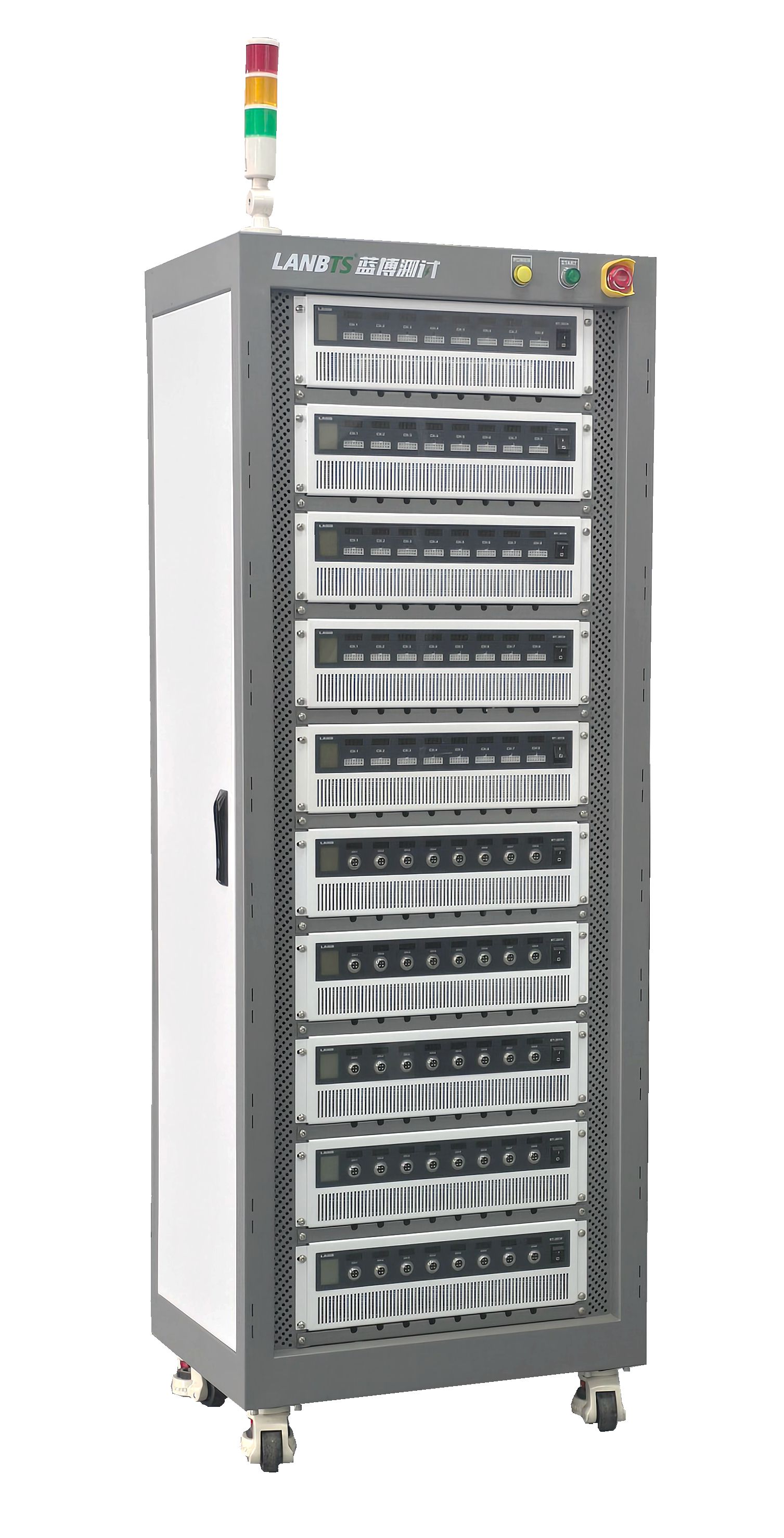

3、 一次購買10臺，可贈送組合機柜；
4、 配件包括：軟件、電源線、USB通信線、電池夾具、裝箱清單等
